Araç lifti kurulumu: zemin betonu, tavan yüksekliği, elektrik ve alan gereksinimleri

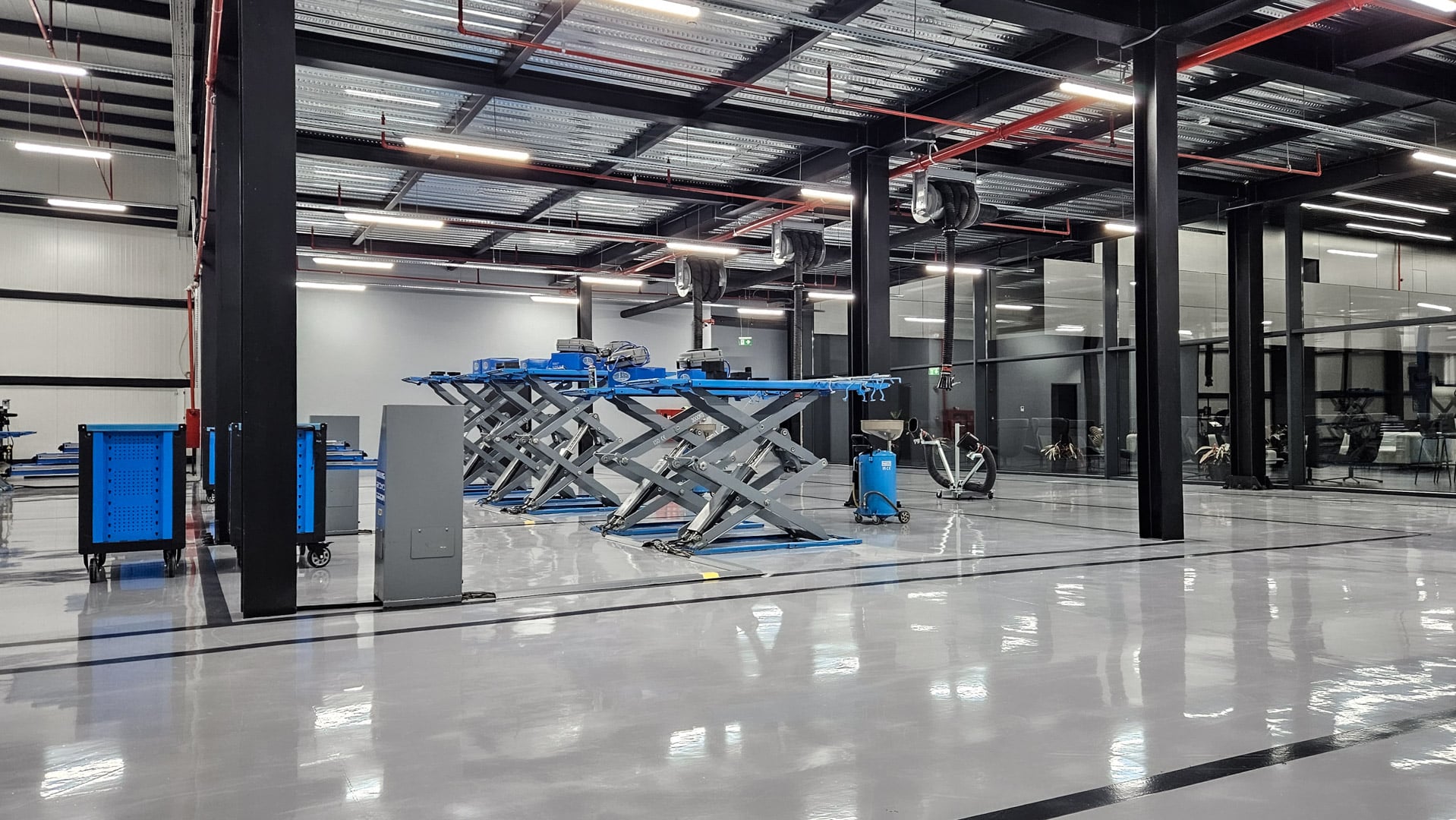

Araç kaldırma lifti kurulumunda sorunların çoğu liftten değil zeminden, tavandan ve elektrik hattından çıkar. TWINBUSCH'un resmi temel planındaki gerçek değerlerle kurulum öncesi kontrol listesi.
Yazan Umetech · Uzman Editör
İçindekiler
Servis sahiplerinden en sık duyduğumuz cümle şu: "Lifti aldık, kurulum günü zemin yetersiz çıktı." Araç kaldırma lifti kurulumunda sorunların neredeyse tamamı liftten değil, liftin oturacağı zeminden, tavandan ve elektrik hattından kaynaklanır. Bu rehberde TWINBUSCH'un resmi temel planından, ürün kılavuzlarından ve UMETECH ürün föylerinden aldığımız gerçek değerlerle, kurulumdan önce cevaplamanız gereken her soruyu sırayla ele alıyoruz: beton, alan, tavan yüksekliği, elektrik ve kurulum günü.
Kurulumdan önce cevaplanması gereken 5 soru
- Zemin betonu kaç mm ve hangi sınıfta? Bilmiyorsanız karot alınmalı ya da inşaat projesine bakılmalı.
- Tavan yüksekliği ne kadar? Sütun boyundan ve kaldırılan aracın tepe noktasından yüksek olmalı.
- Elektrik hattı tek faz mı, üç faz mı? Model seçimini doğrudan belirler.
- Liftin sağında ve solunda ne kadar boşluk kalıyor? Kapı açıklığı ve kaçış yolu için pay gerekir.
- Hangi araçları kaldıracaksınız? Binek mi, panelvan mı, hafif ticari mi? Bu, kapasite ve kol uzunluğunu belirler.
Bu beş soruya net cevap verebiliyorsanız doğru modeli seçmek ve kurulumu tek günde bitirmek mümkündür. Cevaplardan biri eksikse önce onu tamamlayın; lift siparişi ondan sonra gelir.
Zemin: beton sınıfı, kalınlık ve düzlük
Çift sütunlu bir lift, aracın tüm ağırlığını iki taban plakası üzerinden betona aktarır. Bu yüzden zemin, kurulumun en kritik unsurudur. TWINBUSCH'un iki sütunlu liftler için yayımladığı temel planındaki gereksinimler şöyle:
| Gereksinim | Değer | Açıklama |
|---|---|---|
| Beton sınıfı | C20/25 (DIN 1045-2) | Eski adıyla B25. Daha düşük sınıf betonda ankraj tutmaz. |
| Beton kalınlığı | 200 mm (4,2 t'a kadar) · 250 mm (5–6 t) | Donatılı beton. İdeal olan tüm hangar zemininin bu kalınlıkta dökülmesidir. |
| Düzlük | ≤ 5 mm/m | Zemin yatay olmalı; eğim sütunları çarpıtır, kilitler düzgün oturmaz. |
| Yeni beton | 28 gün kürlenme | Taze betona ankraj çakılmaz. |
| Minimum temel plakası | 4 m × 3 m × 0,2 m | Tüm zemin uygun değilse sadece lift alanı için dökülür; lift plakanın ortasına gelir. |
UMETECH föylerinde gerekli beton kalınlığı, üstten bağlantılı LA204ACE ile dört sütunlu QWJ445E için en az 200 mm olarak verilir. Taban plakalı QWJ204BCE, LA204CE ve DH205CE ile föyünde beton değeri verilmeyen üstten bağlantılı QWJ205 için beton şartı ürün kılavuzundan kontrol edilmelidir; 5 tonluk modellerde daha kalın beton gerekebileceğini hesaba katın.
Mevcut zemin zayıfsa ne yapılır?
Eski servis binalarında 120–150 mm şap veya sınıfı belirsiz beton yaygındır. Üç seçenek vardır:
- Bölgesel temel plakası: Lift alanında 4 × 3 m'lik bir bölüm kırılıp 200 mm C20/25 donatılı beton dökülür. En yaygın ve en güvenilir çözüm.
- H biçimli temel veya iki blok: Sütunların altına 3 × 1 m ölçüsünde, 800 mm derinliğinde iki ayrı blok ya da H biçimli 350 mm'lik temel. Zeminin tamamını kırmak istemeyen işletmeler için.
- Taban plakası takviyesi: TWINBUSCH'un TW236PE, TW242E, TW242G ve TW242PE gibi 3,6–4,2 tonluk modelleri için sunduğu opsiyonel takviye plakaları, gerekli beton kalınlığını 50 mm düşürür. Yani 150–200 mm arası betonda kırıp dökmeden kurulum yapılabilir.
Kat döşemesi ya da bodrum tavanı üzerine lift kurulacaksa temel mutlaka bir inşaat mühendisi tarafından hesaplanmalıdır. Bu, üreticinin açık şartıdır ve pazarlığı yoktur.
Alan: genişlik, derinlik ve kaçış yolu
Liftin kendi ölçüsü, ihtiyaç duyduğu alan değildir. Sütunların dışında kapıların açılacağı, teknisyenin dolaşacağı ve acil durumda kaçılacak boşluk gerekir. TWINBUSCH'un standart çift sütunlu modelleri için ölçüler:
| Ölçü | TW242E / TW236PE | TW250 / TW260 | TW242G (garaj) |
|---|---|---|---|
| Toplam genişlik (taban plakası) | 3.436 mm | 4.020 mm | 2.986 mm |
| Sütunlar arası açıklık | 2.850 mm | 3.342 mm | 2.500 mm |
| Sütun yüksekliği | 2.824 mm | 2.824–2.830 mm | 2.324 mm |
| Kapasite | 4.200 / 3.600 kg | 5.000 / 6.000 kg | 4.200 kg |
UMETECH çift sütunlu modellerde ölçüler:
| Ölçü | QWJ204BCE | LA204CE | DH205CE | QWJ204ACE (üstten bağlantılı) |
|---|---|---|---|---|
| Toplam genişlik | 3.486 mm | 3.408 mm | 3.730–3.890 mm | - |
| Geçiş genişliği | 2.535 mm | 2.550 mm | 2.530–2.690 mm | 2.830 mm |
| Toplam yükseklik | 2.876 mm | 2.826 mm | 2.836 mm | 3.900 mm |
| Kapasite | 4.000 kg | 4.000 kg | 5.000 kg | 4.000 kg |
Bu ölçülere ekleyin:
- Her iki yanda en az 875 mm serbest alan (üretici kılavuzlarında önerilen kaçış yolu ölçüsü). Bir TW242E ya da UMETECH QWJ204BCE için toplam yaklaşık 5,2 m genişlik anlamına gelir.
- Derinlik: kaldıracağınız en uzun aracın boyu + önde ve arkada 700'er mm. 5 m'lik bir panelvan için en az 6,4 m.
- Yan yana iki lift: sütunlar arasında bir teknisyenin rahat çalışacağı en az 1 m boşluk bırakın; kapılar iki araçta da aynı anda açılabilmeli.
Alanınız dar ama zemin uygunsa TW242G garaj modeli 2.986 mm toplam genişliğiyle 3,5 m'lik bir açıklığa sığar. Alan hiç yoksa zemine gömülü TWS318U makaslı lift geçiş alanlarında bile kullanılabilir; sütun yoktur, lift indiğinde zeminle hemyüz olur. UMETECH'te aynı iş için gömme çift makaslı QWJ630 1.920 mm toplam genişliğe sığar.
Tavan yüksekliği nasıl hesaplanır?
İnternette dolaşan "ideal tavan yüksekliği 185 cm" bilgisi yanlıştır; 185 cm kaldırılan aracın altında ayakta çalışma yüksekliğidir, tavan değil. Tavan için iki koşulu aynı anda sağlamanız gerekir:
- Tavan ≥ sütun yüksekliği + montaj payı. TWINBUSCH standart modellerde sütun 2.824 mm, UMETECH taban plakalı modellerde 2.826–2.876 mm; en az 3,0 m tavan düşünün. Üstten bağlantılı QWJ204ACE portal kirişiyle birlikte 3.900 mm yüksekliğindedir; tavan bunun üzerinde olmalıdır.
- Tavan ≥ aracın yüksekliği + kaldırma yüksekliği + 100 mm pay. Kaldırma yüksekliği TWINBUSCH standart modellerde 1.900 mm (uzatma adaptörleriyle 2.060 mm'ye kadar); UMETECH'te LA204CE ve DH205CE 1.900 mm, QWJ204BCE 1.800 mm.
| Araç | Araç yüksekliği (yakl.) | 1.900 mm kaldırma (TW242E, LA204CE, DH205CE) | 1.800 mm kaldırma (QWJ204BCE) | TW242G (1.600 mm) |
|---|---|---|---|---|
| Binek otomobil | 1.450–1.550 mm | ≥ 3.550 mm | ≥ 3.450 mm | ≥ 3.250 mm |
| SUV | 1.650–1.800 mm | ≥ 3.800 mm | ≥ 3.700 mm | ≥ 3.500 mm |
| Panelvan (Transporter) | 1.900–2.000 mm | ≥ 4.000 mm | ≥ 3.900 mm | Önerilmez |
Tavanınız 3,2–3,5 m arasındaysa TW242G ile binek ve küçük SUV'larda tam kaldırma yüksekliğine ulaşırsınız; daha yüksek araçlarda lift sonuna kadar kaldırılmaz. Önemli olan, kilit kademelerinin herhangi bir yükseklikte durabilmesidir; TWINBUSCH liftlerinde emniyet kilidi her kademede otomatik devreye girer.
Elektrik: tek faz mı, üç faz mı?
TWINBUSCH çift sütunlu modellerde motor gücü 2,2 kW'tır; fark besleme geriliminde. UMETECH'te motor 2,2 kW (5 tonluk DH205CE'de 3,0 kW) ve modeller iki besleme seçeneğiyle gelir. Model seçerken atölyenizin mevcut hattına göre karar verin, tersi ek tesisat masrafı demektir.
| Model | Besleme | Sigorta | Not |
|---|---|---|---|
| TW242E · TW242G | 230 V tek faz | 16 A, C tipi | Üç faz hattı olmayan garaj ve küçük servisler için |
| TW236PE · TW250 · TW260 | 400 V, 3 faz | 16 A, C tipi | Profesyonel ve ağır seri; kumanda kutusunda 230 V priz |
| TWS3510E (makaslı, 1 m) | 230 V / 400 V | 16 A | Her iki gerilimle sipariş edilebilir |
| TW445 (4 sütunlu) | 400 V, 3 faz | 16 A | |
| QWJ204BCE · LA204CE · QWJ445E (UMETECH) | 230 V tek faz veya 400 V 3 faz | Kılavuza göre | Motor 2,2 kW; besleme sipariş sırasında seçilir |
| DH205CE (UMETECH, 5 t) | 230 V tek faz veya 400 V 3 faz | Kılavuza göre | Motor 3,0 kW |
Hattı elektrikçinize kurdururken şunları isteyin: liftin kumanda kutusuna kadar ayrı bir hat, C tipi 16 A otomat, üç fazlı modellerde faz sırası kontrolü (yanlış sırada motor ters döner, lift kalkmaz) ve topraklama ölçümü. Basınçlı hava hattı zorunlu değildir; kilit açma sistemi elektriklidir, pnömatik Air-Kit opsiyoneldir.
Makaslı ve dört sütunlu liftlerde farklar
- Zemin üstü makaslı lift (TWS3510E, 1 m): Ankraj gerektirmez, düz ve sağlam beton yeterlidir; opsiyonel mobil kitle atölye içinde taşınabilir. Lastik ve kaporta servisleri için en hızlı kurulum.
- Zemine gömülü makaslı lift (TWS318U): Kılavuzdaki ölçülerde bir kanal açılır, kanal betonu dökülür, lift kanala oturur. Kanal ve drenaj işi kurulumdan önce bitmiş olmalıdır; en fazla planlama isteyen tip budur. UMETECH'in gömme çift makaslı QWJ630 modeli de aynı hazırlığı ister. Kanal açmak mümkün değilse zemin üstüne monte edilen DH635 (105 mm başlangıç yüksekliği) 1.900 mm'ye kadar kaldırır.
- Dört sütunlu lift (TW445): 1.301 kg'lık ağırlığı dört ayağa dağıldığından zemin baskısı düşüktür; 4.510 mm'lik platform için derinlik planlanmalı. Rot ayarı yapılacaksa platform hizası özellikle önemlidir. UMETECH QWJ445E (4.802 mm platform) ve QWJ455E (5.500 mm) için de derinlik aynı şekilde planlanmalıdır.
Kurulum günü nasıl geçer?
- Nakliye ve indirme: Sütunlar 600–1.100 kg arasındadır; forklift ya da vinç sizin tarafınızdan hazır bulundurulmalıdır.
- Yerleşim ve işaretleme: Sütun yerleri, kapı açıklığı ve araç giriş yönüne göre işaretlenir.
- Ankraj: Delikler açılır, kılavuzda belirtilen tip ve derinlikte ankrajlar çakılır, sütunlar teraziye alınır.
- Hidrolik ve elektrik bağlantısı: Hortumlar, senkron kabloları ve kumanda kutusu bağlanır; yağ doldurulur.
- Devreye alma: Boş kaldırma, kilit kademeleri, senkron ve emniyet testleri; ardından yüklü test.
- Teslim: Kullanım eğitimi, kullanma talimatı ve CE belgesi teslim edilir.
Zemin, elektrik ve alan hazırsa tek bir çift sütunlu liftin kurulumu ve devreye alınması bir iş günü sürer. Üretim tesisini ve sahadaki kurulum örneklerini Fabrika & Referanslar sayfasında görebilirsiniz.
Kurulum öncesi kontrol listesi
- Beton kalınlığı ölçüldü (≥ 200 mm; 5 t ve üzeri için ≥ 250 mm)
- Beton sınıfı biliniyor (≥ C20/25) veya karot raporu var
- Zemin düzlüğü ≤ 5 mm/m, çatlak ve derz lift alanının dışında
- Yeni beton döküldüyse 28 gün geçti
- Tavan yüksekliği sütun boyundan ve "araç + kaldırma + 100 mm" değerinden büyük
- Her iki yanda ≥ 875 mm, önde ve arkada ≥ 700 mm boşluk
- Elektrik hattı modele uygun (230 V tek faz / 400 V üç faz), C16 otomat, ayrı hat
- Kurulum günü forklift veya vinç hazır
- Kat döşemesi ya da bodrum üstü ise mühendis onayı alındı
- Kaldırılacak en uzun ve en yüksek araç belirlendi
Emin değil misiniz? Servisinizin zemin, tavan ve elektrik bilgilerini teklif formundan gönderin; uygun modeli ve gerekiyorsa temel çözümünü ücretsiz değerlendirelim.
Sık sorulanlar.
3,6–4,2 tonluk TWINBUSCH modellerinde taban plakası takviyesiyle 150–200 mm arası betona kurulum yapılabilir. Daha ince betonda ya da 5 ton ve üzeri modellerde bölgesel temel plakası dökülmelidir.
TW242E ve TW242G 230 V tek fazla çalışır; makaslı TWS3510E ve TWS3520E hem 230 V hem 400 V ile sipariş edilebilir. Profesyonel PE ve Heavy-Line modeller üç faz ister.
Sütun yüksekliği 2.324 mm olan TW242G. Binek araçlarda 1.600 mm kaldırma yüksekliğine ulaşırsınız; daha uzun araçlarda lift kilit kademelerinden birinde durdurulur.
Teknik olarak mümkün olsa da önermiyoruz: ankraj derinliği, senkron ayarı ve yük testi hatalarında lift garantisi geçersiz kalır ve iş güvenliği mevzuatı açısından sorumluluk işletmeye geçer. Kurulumu ekibimiz yapar, CE belgesiyle teslim eder.
Evet. 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamında araç kaldırma liftleri yılda en az bir kez yetkili kuruluşça kontrol edilir. Kurulum sonrası verilen belgeler ilk kontrolde istenir.
Modele göre değişir; TWS318U ve TWSA42UV2 için kanal planını sipariş aşamasında iletiyoruz. Kanal, betonu ve drenajıyla kurulumdan önce bitmiş olmalıdır.
